En CA45 SMD tantalkondensator produsert av BEC er designet spesielt for dagens høyautomatiserte overflatemonteringsprosesser og utstyr, og er det ledende valget for overflatemonteringsdesign. Den er preget av høyere kapasitans i mindre pakke, og tilbyr stabil ytelse, lav ESR (ekvivalent seriemotstand) for strømfiltrering. Denne produktserien oppfyller eller overgår kravene i EIA-standard 535BAAC. Den er designet for å loddes direkte på overflaten av et trykt kretskort, noe som muliggjør miniatyrisering. Kjent for lav ESR, høy stabilitet og lang levetid, ideell for frakobling og energilagring. SMD tantal kondensatorer er mye brukt i forbrukerelektronikk som mobiltelefoner og bærbare datamaskiner. De brukes også i bilindustrien og medisinsk industri. Du kan også se applikasjonene innen telekommunikasjon.
Grunnleggende parametere
|
Produktkategori |
CA45 SMD tantal kondensator |
|
Kapasitansområde |
0,1UF~680UF |
|
Spenningsområde |
4V~50V |
|
Arbeidstemperatur |
-55 grader ~125 grader |
|
Toleranse |
±5%, ±10%, ±20% |
|
Sertifikat |
RoHS, REACH |
|
Søknader |
Bilindustri, forbrukerelektronikk, medisinsk utstyr, telekommunikasjon, romfartsindustrien |
Kjennetegn
Høy kapasitans tetthet:sammenlignet med andre alternative kondensatorer, tilbyr denne produktserien betydelig høyere kapasitans per volumenhet. For eksempel kan en kassekode A (3,2×1,6×1,6 mm)-pakke oppnå 10μF, noe som gjør den ideell for miniatyrisert elektronikk.
Low Equivalent Series Resistance (ESR): ESR-verdier varierer vanligvis fra 0,5 mΩ til 50 mΩ (ved 100kHz, 25 grader), noe som muliggjør overlegen filtrering, frakobling og rippelundertrykkelse i høy-kretser (kHz-område).
Stabil kapasitansytelse:den har nesten samme ytelse som MLCCs NP0/COG-dielektrikum når det gjelder temperaturstabilitet, med minimal kapasitansdrift (-55 grader til +125 grader for industriell kvalitet). Lav lekkasjestrøm (mindre enn eller lik 0,01CV eller 1μA, avhengig av hva som er størst) sikrer langsiktig pålitelighet.
Spenningsbegrensning:Standard nominelle spenninger varierer fra 6,3V til 50V (63V for noen spesielle bruksområder), som krever streng reduksjon (anbefalt arbeidsspenning ikke mer enn 70 % av nominell spenning, eller 50 % for noen kritiske applikasjoner).
Produksjonsprosess

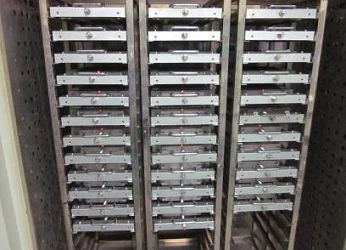

Deler av våre produksjonsanlegg
FAQ
Q1: Hva er en SMD-tantalkondensator, og hvordan er den forskjellig fra gjennomgående-hulltantalkondensatorer?
A1: SMD tantalkondensator er en tantalkondensator av brikketypen for SMT (Surface Mount Technology) montering, loddet direkte til PCB-overflaten. I motsetning til gjennomgående-hulls tantalkondensatorer som ikke har noen ledninger, har den relativt mindre størrelse, høyere integrasjon og automatisert loddekompatibilitet. Det er nå den vanlige typen for moderne miniatyriserte elektroniske produkter, mens gjennomgående-hulltyper bare brukes i et begrenset antall plugg-in-kretsscenarier.
Q2: Hvorfor har SMD-tantalkondensatorer polaritet? Hvordan identifisere de positive/negative polene?
A2: SMD-tantalkondensatorer er polariserte komponenter fordi deres anode og katode har en fast elektrokjemisk struktur-påføring av omvendt spenning vil skade den dielektriske Ta₂O₅-filmen og forårsake kortslutning og feil.
Metoder for polaritetsidentifikasjon (alle merket på pakken):
Fargestrimmelmerking: En svart eller en hvit eller en rosa fargestripe på pakken indikerer den positive polen (det er den vanligste merkemetoden).
Tekstmerking: Koden "+" er trykt på den positive polsiden for å fortelle en positiv side og en negativ side.
Spørsmål 3: I hvilken anledning kan SMD-tantalkondensatorer erstattes med MLCC- eller SMD-elektrolytiske kondensatorer?
A3: Hva om en utskifting skjer er hovedsakelig basert på kretskrav, kostnader og plass-typiske scenarier:
Erstattet av MLCC-kondensatorer: Lav-kapasitans, høy-frekvens, høy-spenningskretser (MLCC har lavere ESR, mindre størrelse, ingen polaritet); Mens MLCC har større kapasitanstoleranse og dårlig lav-stor-kapasitetsytelse.
Erstatt med SMD elektrolytiske kondensatorer: Lave-kostnader, stor-kapasitans, lav-kretser som et husholdningsapparatfilter. Mens SMD elektrolytiske kondensatorer har høyere ESR, større størrelse og kortere levetid.
Vær spesielt oppmerksom på: Ikke erstatt SMD-tantalkondensatorer med MLCC- eller SMD-elektrolytiske kondensatorer i kretser med høy-pålitelighet, høy-strøm eller lav-effektpresisjon.
